無錫海利達自動化儀器廠

YK-101觸摸屏控制系統

使用說明書（雙主機高頻機小口袋版）

一、概述

YK-101控制系統為全數字觸摸式控制系統,該系統采用高性能芯片.7寸液晶顯示屏.觸摸屏等高數字化產品。外觀獨特，界面新穎，操作簡單，抗干擾能力極強?，F(xiàn)已廣泛用于塑料制袋機、橫切機、全自動無紡布制袋機.全自動編織袋制袋機、圓織機等領域。

本系統輸入16個點（包括2路高速測速端口），輸出16個點，外加4路模擬量輸出?？赏瑫r(shí)控制主電機（三相異步電機）送料電機（伺服電機或步進電機），放料電機（直流電機或三相異步電機），實現真正意義上的三個電機同步運行。即全自動加速功能，主機速度和后放料速度數據同時換算后速度自動分配。

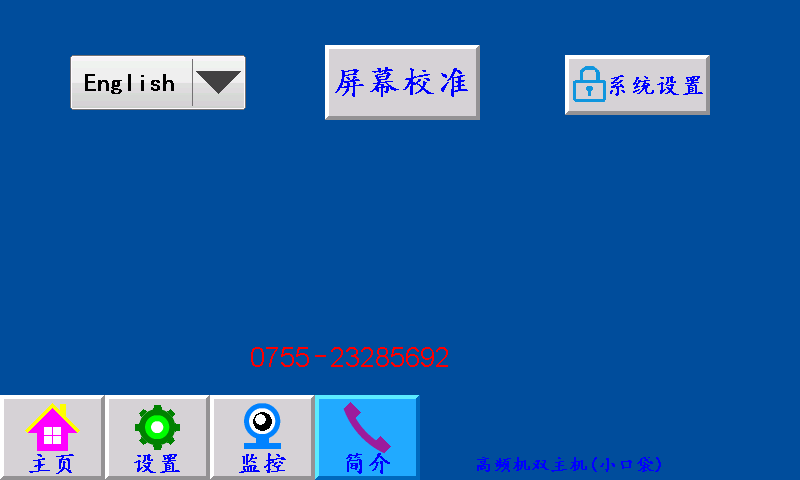

二、簡介

English/中文：中文和英文界面切換按鍵。

系統設置：按此鍵輸入正確的密碼，方可進入。

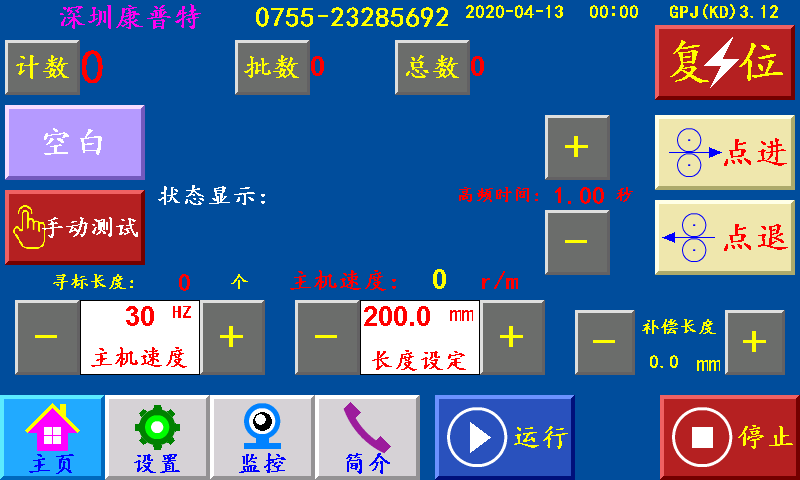

三、主頁

長度設定：顯示制袋所設定長度,單位:毫米（也可以當按鍵直接調節長度）

主機速度：控制主機加減速快慢。

補償長度：顯示補償伺服（步進）電機每次送料多走少走長度，單位:毫米

高頻時間：高頻下壓時間結束后，高頻信號輸出高頻的時間。

計數/清零：單批次累計到一批個數結束時,個數自動歸零；按“計數/清零”鍵清零清個數。

批數/清零：一批結束后，批數加“1”，

總數/清零：個數每加一個，總數加“1”；按“總數/清零”鍵清零總數。

點進：在停止?fàn)顟B(tài)下，手動伺服（步進）電機正轉。

點退：在停止?fàn)顟B(tài)下，手動伺服（步進）電機反轉，在運行狀態下此鍵變?yōu)椤把a(bǔ)數”，按此鍵計數減1。

空白/深色/淺色：三種狀態切換。

空白：指光電忽略色標光電傳感器信號；

深色：指跟蹤印刷制品時，以深顏色的色標點為跟蹤點；

淺色：指跟蹤印刷制品時，以淺顏色的色標點為跟蹤點。

復位：系統不能正常工作時，按此鍵程序重新啟動，也可以做緊急停機用。

運行：按此鍵，主機正常運行。（長按3秒左右）

停止：按此鍵，霍爾開關GK1檢測到高位停機信號；主機自動停機。

狀態顯示：運行/停止/打火停機/暫停/脫標/完料等，多種狀態切換顯示。

運行：按啟動鍵后顯示“運行”。

停止：通電后一直顯示“停止”。

切刀降速：主機速度過快步進（伺服）電機送料還沒有結束時，主機停機顯示“切刀降速”。

暫停：當機型選擇“暫?！睍r(shí)一批結束停機N秒后主機自動開機。

脫標：在制作印刷制品時沒有跟蹤到色標點顯示“脫標”。

完料：當主機運行，X15檢測到斷料信號時，蜂鳴器報警，主機停機，顯示故障“完料”。主機停止?fàn)顟B(tài)下X15檢測到完料信號時，蜂鳴器報警，顯示故障“完料”。（按“停止”清除故障）

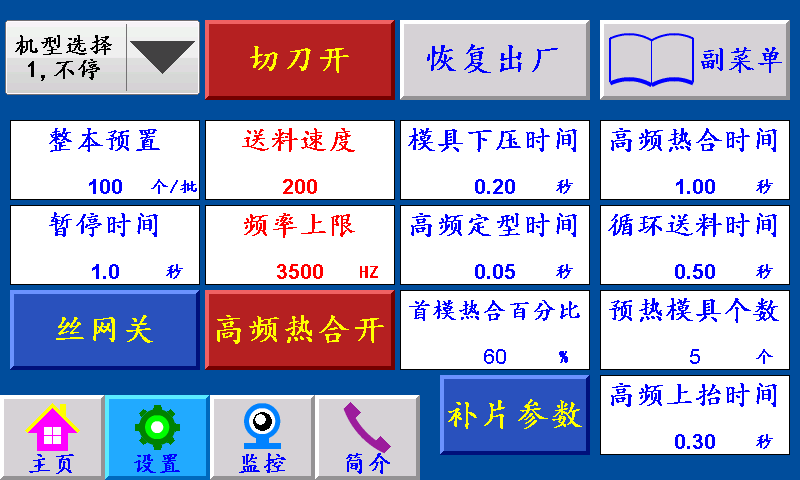

四、設置

不停/暫停/停機：“不停”：一批結束主機不停，繼續正常工作。

　　　　  “暫?！保阂慌Y(jié)束主機暫停，停到暫停時間結束，主機自動開機。

“停機”：一批結束主機自動停機后不再運行，手動按啟動鍵方可運行。

切刀開/關：控制是否輸出切刀信號。

恢復出廠：按此鍵恢復出廠設置（慎用）。

副菜單：點擊此鍵并且輸入正確的密碼進入副菜單界面。

整本預置：一批設定的個數，提前5個報警。單位：個

暫停時間：當機型選擇暫停，一批結束后主機自動停機所設定的時間。

送料速度：伺服（步進）電機的加減速時間，設定越大，伺服（步進）電機起步越快。

頻率上限：伺服（步進）電機的最高轉速，設定越大，伺服（步進）電機的轉速越快。

絲網開/關：控制是否需要輸出打孔信號。

高頻熱合開/關：控制是否需要輸出高頻相關動作。

模具下壓時間：料送結束后，模具下壓信號開始輸出“模具下壓時間”。

高頻熱合時間：模具下壓時間結束后，高頻熱合信號輸出“高頻熱合時間”。

高頻定型時間：高頻熱合時間結束后，高頻熱合信號先關閉“高頻定型時間”，模具再上抬。

首模熱合時間：停機時間超過保護時間后，重新啟動，高頻信號輸出的時間比正常高頻熱合時間多“首模熱合百分比”時間。

預熱模具個數：前N個材料需要加長高頻信號輸出的時間。

循環送料時間：高頻定型時間結束后，進入循環送料時間，等該時間結束后，下一次送料開始。

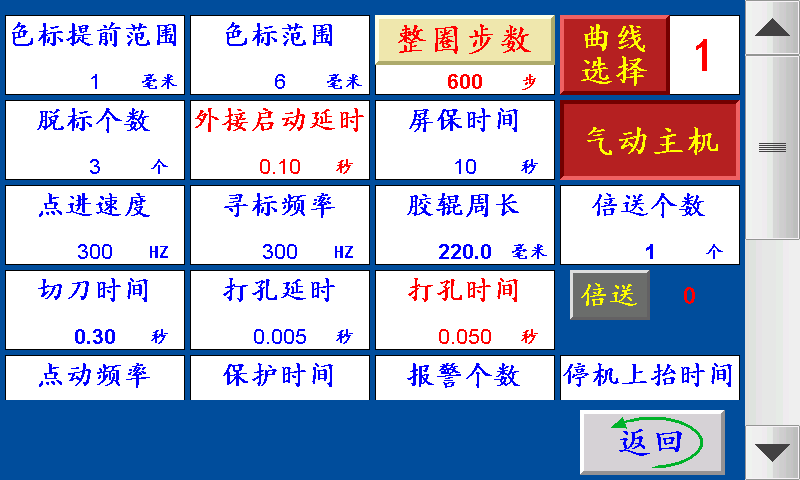

五、副菜單

色標范圍：制作彩色制品時，伺服（步進）電機以恒定的速度尋找色標點的范圍（即色標光電在『長度—設定的色標范圍長度』范圍內尋找色標，尋至『長度+設定的色標范圍長度』。

色標提前范圍：制作彩色制品時，伺服（步進）電機在料送結束之前，提前以恒定的速度尋找色標。

報警個數：一批結束前提前N個報警。

點進速度：伺服（步進）電機的點進/點退時的速度，設定越大，伺服（步進）電機的轉速越快。

尋標頻率：伺服（步進）電機追色標時的速度，設定越大，伺服（步進）電機的轉速越快。

點動頻率：停止?fàn)顟B(tài)下，X04（點動）收到信號時，Y07主機信號輸出，切刀上下運行，速度由此參數調節。

橫吹百分比：由進入循環送料的標志控制橫吹信號輸出，輸出時間由此參數來設定調節。

膠輥周長：伺服（步進）電機帶動橡膠輥轉一圈的長度。

外接啟動延時：點擊外接啟動按鈕時，持續該時間后主機開始啟動。

脫標個數：設定N個,制作彩色制品時,跟蹤N次色標點,跟蹤不住自動停機。

屏保時間：主機運行狀態下，在主界面停留此時間進入屏保狀態。（設置0則屏保無效）

打孔延時：送料結束后延時此參數設定的時間后打孔信號輸出。

打孔時間：伺服（步進）電機轉結束，打孔電磁閥工作的時間。

切刀時間：料送結束后，主機氣動切刀信號輸出的時間。

倍送個數：設定送N料之后切刀才切一次。

保護時間：高頻在停機狀態下超過該時間后，需要重新預熱。

首模下壓時間：高頻第一次高頻下壓時輸出的時間。

整圈步數：伺服（步進）電機轉一圈所需要的脈沖個數。

曲線選擇：1~9，步進電機默認1，伺服電機默認6

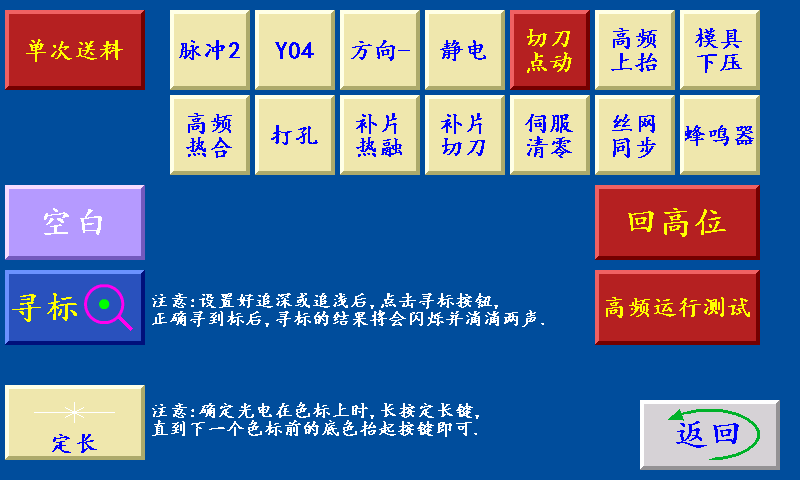

六、手動操作

單次送料：停機狀態下，點擊此鍵，送一次料后停止。

尋標：當‘尋標’鍵選擇“深色/淺色”時按此鍵，伺服（步進）電機一直轉到深色的色標點自動停轉時，設置為“追深”；伺服（步進）電機一直轉到淺色的色標點自動停轉時，設置為“追淺。

當‘尋標’鍵選擇“空白”時，按此鍵無效

回高位：使用變頻主機切刀時，如果主機切刀不在高位，按此鍵回高位。

高頻運行測試：一直按住此鍵，高頻相關動作根據運行狀態下的動作運行一次。

(注釋：黃色按鍵在停機狀態下，測試腳位是否正常)

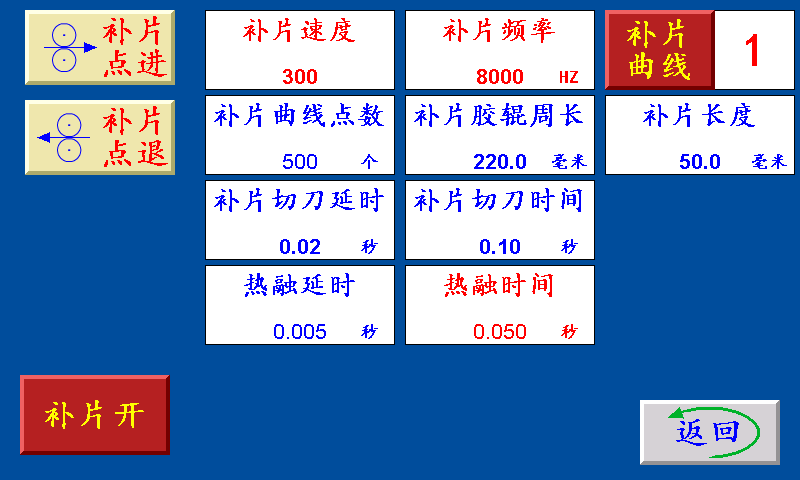

七、補片設置界面

補片點進：在停止?fàn)顟B(tài)下，手動伺服（步進）電機正轉。

補片點退：在停止?fàn)顟B(tài)下，手動伺服（步進）電機反轉。

補片速度：伺服（步進）電機的加減速時間，設定越大，伺服（步進）電機起步越快。

補片頻率：伺服（步進）電機的最高轉速，設定越大，伺服（步進）電機的轉速越快。

補片曲線選擇：1~9，步進電機默認1，伺服電機默認6

補片膠輥周長：伺服（步進）電機帶動橡膠輥轉一圈的長度。

補片長度：補片伺服（步進）電機送料長度。

補片切刀延時：送料結束后延時此參數設定的時間后補片切刀信號輸出。

補片切刀時間：伺服（步進）電機轉結束，補片切刀電磁閥工作的時間。

熱融延時：送料結束后延時此參數設定的時間后熱融信號輸出。

熱融時間：伺服（步進）電機轉結束，熱融信號工作的時間。

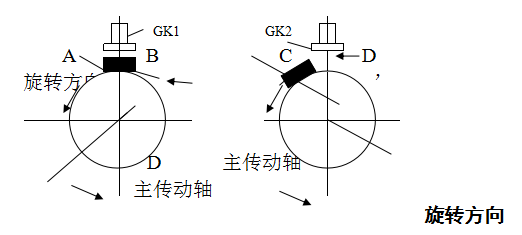

八、輸入傳感器邏輯關系圖

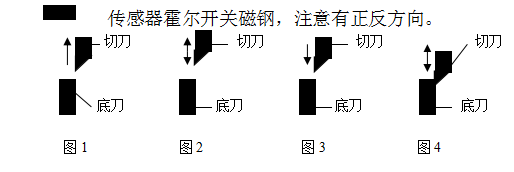

A ，開始送料位置,此時切刀向上運動,剛離開底刀,步進電機可順利地將被制料送出(圖1)。

B， 高位停機位置，此時切刀向上運動，至最高點，停機，可使?fàn)C切刀不致于破壞被制料（圖2）。

C ，拖料極限位置，此時切刀向下運動，剛到底刀處，此時步進電機不能再送料，否則，被制料會堵于刀內或拉斷（圖3）。

D， 整本脫袋位置，此時切刀向下運動，剛到最低點，整本機在此位置將拉針拔出，再把整本制品推出（圖4）。

A’取樣邏輯位置，位于A與D之間。

九、外接附件

1、 霍爾開關 　　紅:+24V；黑:GND；黃:輸入信號

2、 色標光電 　　紅:+24V；黑:GND；白或綠:輸入信號

3、 蜂鳴器 　　  紅:+24V；黑:蜂鳴器信號

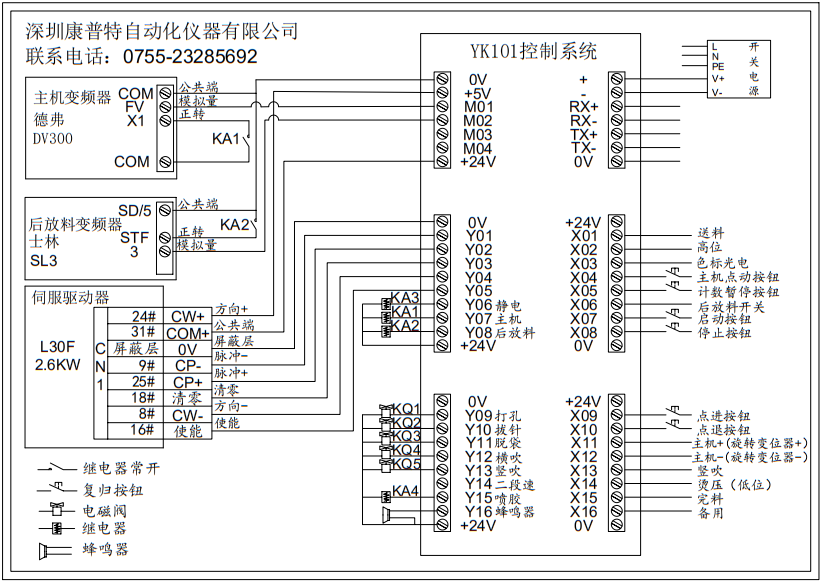

十、外部接線

輸入信號接線端子（0V）    　　　　　　  輸出信號接線端子（0V）

01,+（DC24V接入）                       01,0V
02,-                               02,+5V　　

03,RX+  　　　　　　　　　　　　            03,M01 主機模擬

04,RX- 　　    　　　　　　　　           04,M02 放料模擬
05,TX+ 　　　　　　　　　　　　             05,M03 備用模擬

06,TX-   　　　　  　　 　　　　         06,M04 備用模擬

07,0V                               07,+24V


01,+24V                             01,0V 　　　　

02,X01  GK1高位　　　　　　　　　　          02,Y01 (CP-脈沖)

03,X02   　　                        03,Y02 (CP+脈沖)

04,X03  色標光電                       04,Y03 補償脈沖2

05,X04  外接主機點動                    05,Y04 補片脈沖

06,X05  絲網高位　　　　　　　　　　          06,Y05 (CW-方向)

07,X06  打火停機                       07,Y06 靜電輸出信號(0V)

08,X07  外接啟動                       08,Y07 切刀輸出信號(0V)

09,X08  外接停止                       09,Y08 橫吹輸出信號(0V)

10,0V                               10,+24V



01,+24V                               01,0V

02,X09  外接點進                        02,Y09 高頻下壓信號(0V)

03,X10  外接點退                        03,Y10 高頻熱合信號(0V)

04,X11   　　　　　　　　　　　　            04,Y11 打孔輸出信號(0V)

05,X12   　　                         05,Y12 補片熱融信號(0V)

06,X13  補片點動　　　　　　　　　　           06,Y13 補片切刀信號(0V)

07,X14  高頻測試                        07,Y14 伺服清零信號(0V)

08,X15  　　　　                        08,Y15 絲網同步信號(0V)

09,X16  外接復位　　　　　　　　　　           09,Y16 蜂鳴器(0V)

10,0V                               10,+24V

----------------------------------
公司名稱：無錫海利達自動化儀器廠
電話：0510-85500218
