無錫海利達自動化儀器廠

YK-300觸摸屏控制系統
使用說明書（YK-300捆扎機說明書）

一、概述

YK-300控制系統為全數字觸摸式控制系統,該系統采用高性能芯片.7寸液晶顯示屏.觸摸屏等高數字化產品。外觀獨特，界面新穎，操作簡單，抗干擾能力極強?，F(xiàn)已廣泛用于塑料制袋機、橫切機、全自動無紡布制袋機.全自動編織袋制袋機、圓織機等領域。

本系統輸入27個點（包括2路高速差分測速端口），輸出27個點，外加8路模擬量輸出?？赏瑫r(shí)控制主電機（三相異步電機）送料電機（伺服電機或步進電機），放料電機（直流電機或三相異步電機），實現真正意義上的三個電機同步運行。即全自動加速功能，主機速度和后放料速度數據同時換算后速度自動分配。

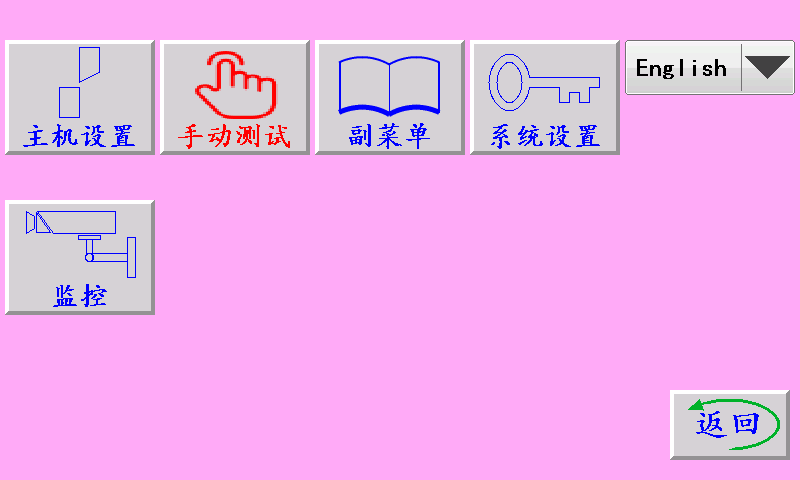

二、設置菜單

主機設置：按此鍵進入進入主機設置界面。

副菜單：按此鍵進入進入副菜單設置界面。

手動測試：按此鍵進入進入手動測試界面。

系統設置：按此鍵輸入正確的密碼，方可進入。

監控：按此鍵進入進入監控界面。

English/中文：中文和英文界面切換按鍵。

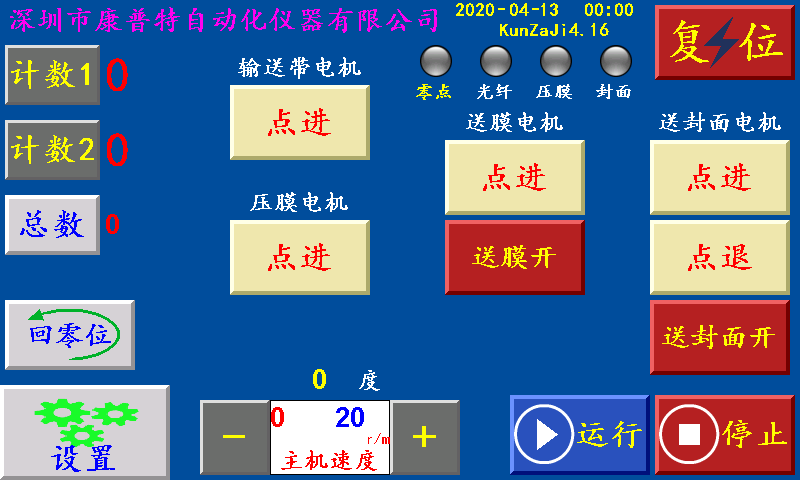

三、主頁

長度設定：顯示制袋所設定長度,單位:毫米（也可以當按鍵直接調節長度）

主機速度：控制主機加減速快慢。

計數1/清零：

①送封面打開且送封面?zhèn)€數大于2時，個數累計到送封面個數時,計數自動歸零；按“計數1/清零”鍵清零清個數。

②送封面打開且送封面?zhèn)€數等于2時，個數累計到輸送整理個數時,計數自動歸零；按“計數1/清零”鍵清零清個數。

計數2/清零：送封面關時，個數累計到輸送整理個數時自動歸零；按“計數2/清零”鍵清零清個數。

總數/清零：個數每加一個，總數加“1”；按“總數/清零”鍵清零總數。

點進：在停止?fàn)顟B(tài)下，手動伺服（步進）電機正轉。

回零位：在停止?fàn)顟B(tài)下，主機回到零位。

復位：系統不能正常工作時，按此鍵程序重新啟動，也可以做緊急停機用。

運行：按此鍵，主機正常運行。（長按3秒左右）

停止：按此鍵，霍爾開關GK1檢測到高位停機信號；主機自動停機。

狀態顯示：運行/停止等狀態切換顯示。

運行：按啟動鍵后顯示“運行”。

停止：通電后一直顯示“停止”。

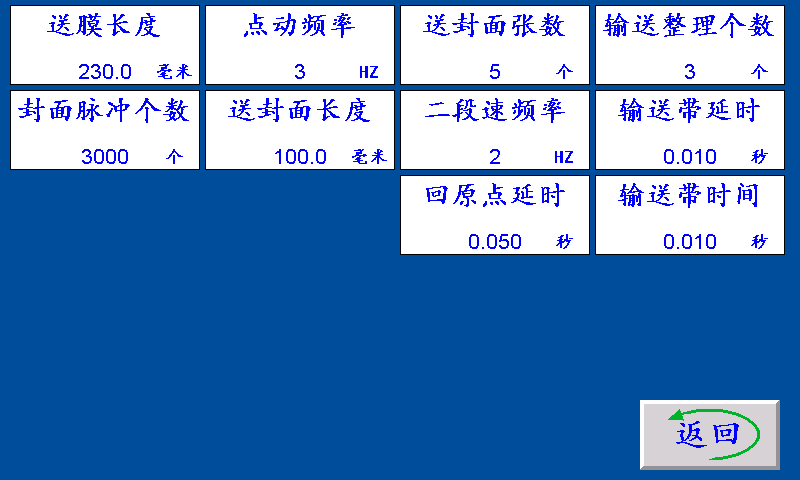

四、主機設置

點動頻率：停止?fàn)顟B(tài)下，X04（運行測試）/X06（回零位）收到信號時，Y07主機信號輸出，速度由此參數調節。

輸送帶延時：到輸送整理個數后延時此參數設定的時間后輸送帶信號輸出。

輸送帶時間：輸送帶延時時間后，輸送帶信號輸出輸送帶時間。

送膜長度：送膜電機轉動所需要的長度。

送封面長度：送封面電機送封面所需要的長度。

二段速頻率：主機運行時按停止鍵，主機切換成二段速停機，二段速速度由此參數調節。

送封面張數：一批設定的個數，第一個和最后一個時送封面電機轉動。單位：個

回原點延時：送封面電機回原點時，延時此時間后，開始回封面原點。

封面脈沖個數：封面電機總長度對應的脈沖個數。

輸送整理個數：計數到達輸送整理個數時，輸送整型信號輸出。

回原點延時：送封面電機送到封面后吹氣信號關閉，延時回原點延時時間后，送封面電機回原點。

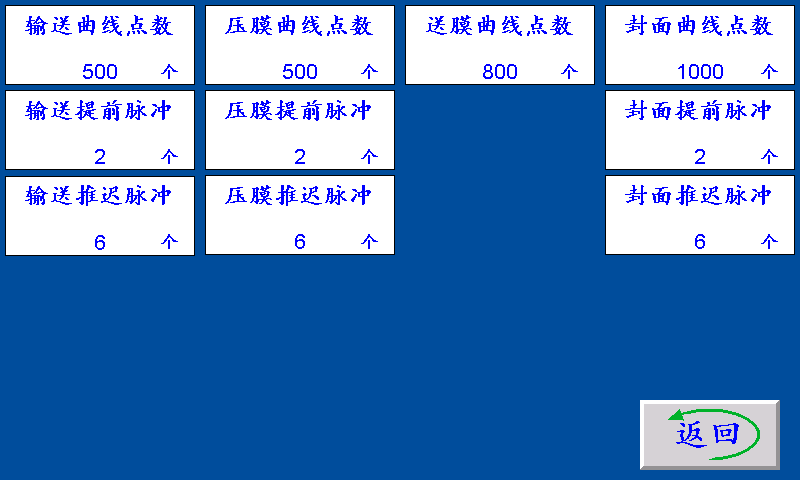

五、副菜單

曲線點數：伺服（步進）電機曲線對應的曲線點數值，值越大，曲線起步速度越快。

提前脈沖：電機發脈沖個數提前N個脈沖進入尋標。

推遲脈沖：電機進入尋霍爾信號動作的脈沖個數。

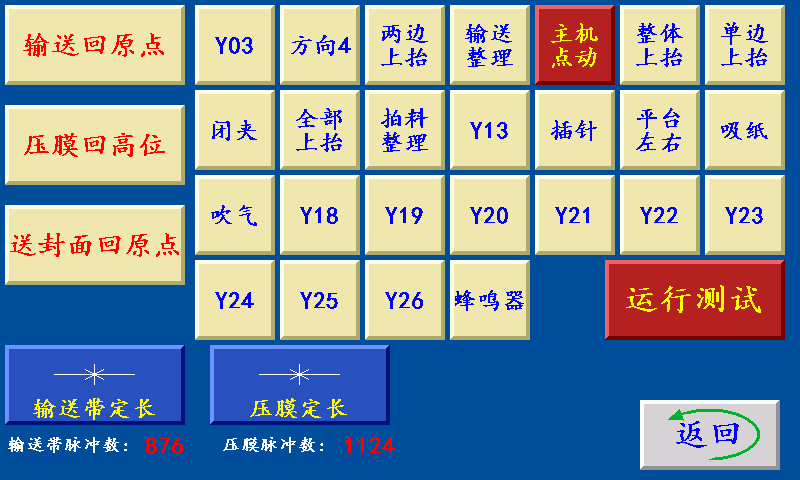

六、手動操作

輸送回原點：在停止?fàn)顟B(tài)下，伺服（步進）電機回到限位原點。

壓膜回高位：在停止?fàn)顟B(tài)下，伺服（步進）電機回到高位限位。

送封面回原點：在停止?fàn)顟B(tài)下，伺服（步進）電機回到限位原點。

運行測試：在停止?fàn)顟B(tài)下，主機開始運行，根據編碼器輸出的動作也開始運行。

(注釋：黃色按鍵在停機狀態下，測試腳位是否正常)
