無錫海利達自動化儀器廠

YK-101觸摸屏控制系統

使用說明書（跳格打孔高位版）

一、概述

YK-101控制系統為全數字觸摸式控制系統,該系統采用高性能芯片.7寸液晶顯示屏.觸摸屏等高數字化產品。外觀獨特，界面新穎，操作簡單，抗干擾能力極強?，F(xiàn)已廣泛用于塑料制袋機、橫切機、全自動無紡布制袋機.全自動編織袋制袋機、圓織機等領域。

本系統輸入16個點（包括2路高速測速端口），輸出16個點，外加4路模擬量輸出。跳格程序主要用于多格打孔，擁有兩組打孔信號，兩組打孔信號可單獨控制每格送料結束后是否需要打孔輸出。當送完設定格子數時，主機再將料切斷。

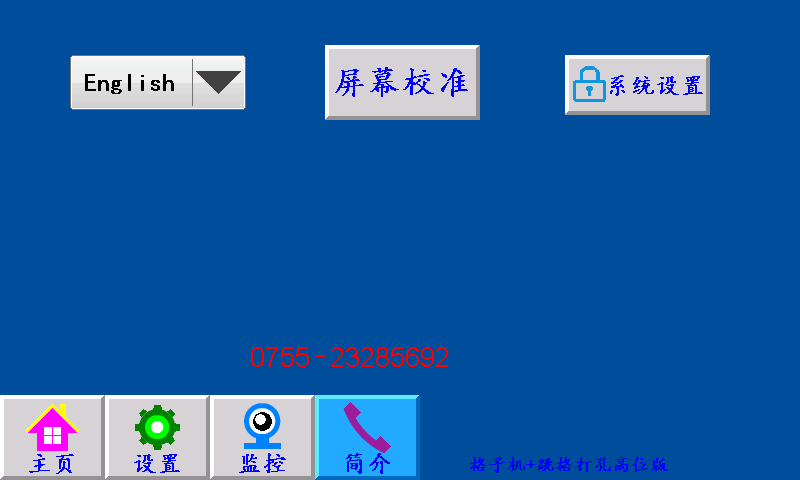

 二、簡介

English/中文：中文和英文界面切換按鍵。

系統設置：按此鍵輸入正確的密碼，方可進入。

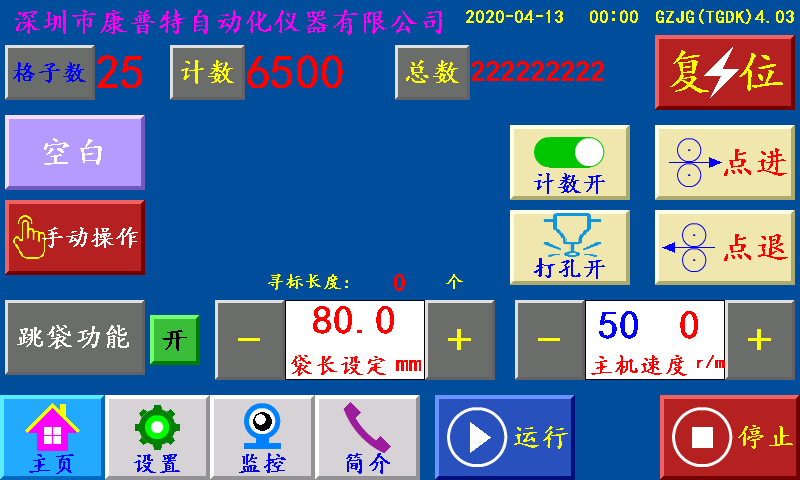

三、主頁

袋長設定：顯示第一個格子所設定長度,單位:毫米（也可以當按鍵直接調節長度）

跳袋功能：進入跳袋參數界面，修改格子袋中格子間的參數。

計數開/關：“計數關”時，停止計數，蜂鳴器報警提醒

打孔開/關：控制是否需要輸出打孔信號。

計數/清零：單批次累計到一批個數結束時,個數自動歸零；按“計數/清零”鍵清零計數。

格子數/清零：單個袋子累計格子數結束時，格子數自動清零；按“格子數/清零”鍵清零格子數。

總數/清零：個數每加一個，總數加“1”；按“總數/清零”鍵清零總數。

空白/深色/淺色：三種狀態切換。

空白：指光電忽略色標光電傳感器信號；

深色：指跟蹤印刷制品時，以深顏色的色標點為跟蹤點；

淺色：指跟蹤印刷制品時，以淺顏色的色標點為跟蹤點。

尋標：當‘尋標’鍵選擇“深色/淺色”時按此鍵，伺服（步進）電機一直轉到深色的色標點自動停轉時，設置為“追深”；伺服（步進）電機一直轉到淺色的色標點自動停轉時，設置為“追淺。 　　　　　　　　

當‘尋標’鍵選擇“空白”時，按此鍵無效

點進：在停止?fàn)顟B(tài)下，手動伺服（步進）電機正轉。

點退：在停止?fàn)顟B(tài)下，手動伺服（步進）電機反轉，在運行狀態下此鍵變?yōu)椤把a(bǔ)數”，按此鍵計數減1。

復位：系統不能正常工作時，按此鍵程序重新啟動，也可以做緊急停機用。

運行：按此鍵，主機正常運行。（長按3秒左右）

停止：按此鍵，霍爾開關GK1檢測到高位停機信號；主機自動停機。

狀態顯示：運行/停止/切刀降速/暫停/脫標/完料，六種狀態切換顯示。

運行：按啟動鍵后顯示“運行”。

停止：通電后一直顯示“停止”。

切刀降速：主機速度過快步進（伺服）電機送料還沒有結束時，主機停機顯示“切刀降速”。

暫停：當機型選擇“暫?！睍r(shí)一批結束停機N秒后主機自動開機。

脫標：在制作印刷制品時沒有跟蹤到色標點顯示“脫標”。

完料：當主機運行，X15檢測到斷料信號時，蜂鳴器報警，主機停機，顯示故障“完料”。主機停止?fàn)顟B(tài)下X15檢測到完料信號時，蜂鳴器報警，顯示故障“完料”。（按“停止”清除故障）

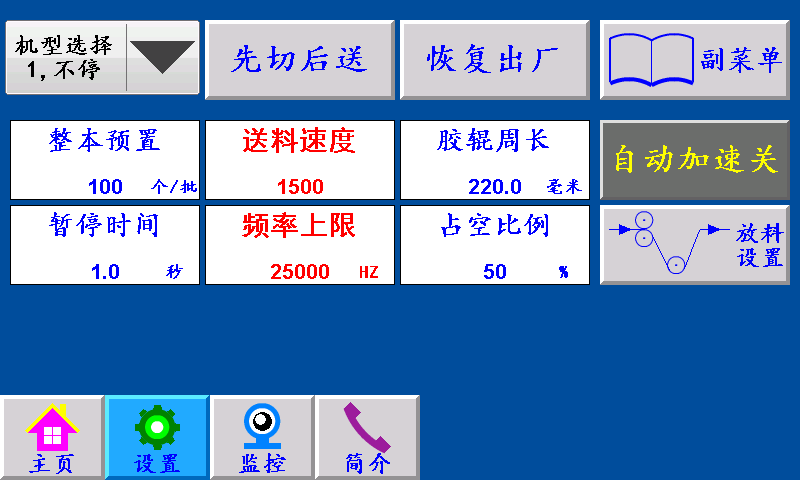

四、設置

不停/暫停/停機：“不?！保阂慌Y(jié)束主機不停，繼續正常工作。

　　　　  “暫?！保阂慌Y(jié)束主機暫停，停到暫停時間結束，主機自動開機。

“停機”：一批結束主機自動停機后不再運行，手動按啟動鍵方可運行。

先切后送/先送后切：“先切后送”：按啟動鍵，主機先運行，GK1霍爾開關檢測到伺服（步進）電機的送料信號，伺服（步進）電機開始送料。

　　　　　　　　“先送后切”：按啟動鍵，伺服（步進）先送料，送料結束后主機再運行。

放料設置：點擊此鍵進入放料設置界面修正當前主機模擬系數。

恢復出廠：按此鍵恢復出廠設置（慎用）。

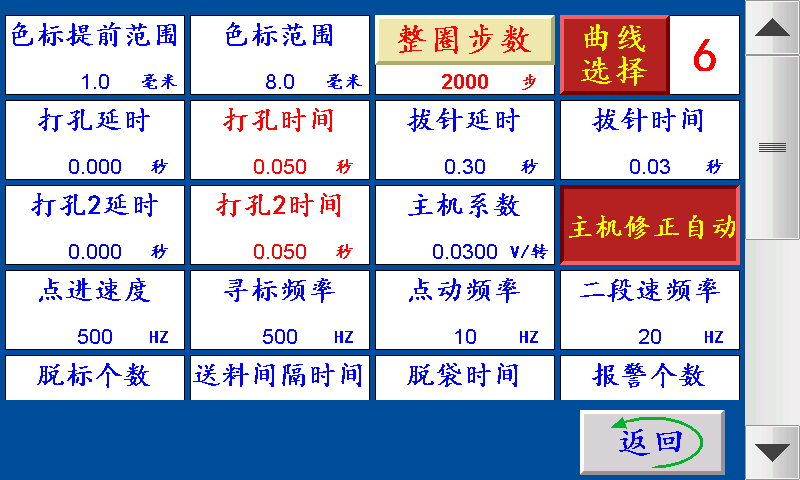

副菜單：點擊此鍵進入副菜單界面。

整本預置：一批設定的個數，提前5個報警。單位：個

暫停時間：當機型選擇暫停，一批結束后主機自動停機所設定的時間。

送料速度：伺服（步進）電機的加減速時間，設定越大，伺服（步進）電機起步越快。

頻率上限：伺服（步進）電機的最高轉速，設定越大，伺服（步進）電機的轉速越快。

膠輥周長：伺服（步進）電機帶動橡膠輥轉一圈的長度。

占空比例：“自動送料”時，主機運行一個周期送料所占的時間比例。

自動加速關/自動加速開：

自動加速關：自己調節送料速度

自動加速開：根據設定的袋長等自動調節送料速度

色標范圍：制作彩色制品時，伺服（步進）電機以恒定的速度尋找色標點的范圍（即色標光電在『長度—設定的色標范圍長度』范圍內尋找色標，尋至『長度+設定的色標范圍長度』。

色標提前范圍：制作彩色制品時，伺服（步進）電機在料送結束之前，提前以恒定的速度尋找色標。

打孔延時：送料結束后延時此參數設定的時間后打孔信號輸出。

打孔時間：伺服（步進）電機轉結束，打孔電磁閥工作的時間。

打孔2延時：送料結束后延時此參數設定的時間后打孔2信號輸出。

打孔2時間：伺服（步進）電機轉結束，打孔2電磁閥工作的時間。

拔針延時：一批結束后延時此參數設定的時間后拔針信號輸出。

拔針時間：一批結束后延時“拔針延時”的時間后拔針信號輸出，跟脫袋信號一起斷開。

橫吹百分比：由輸入點X01送料信號控制橫吹信號輸出，輸出時間由此參數來設定調節。

豎吹時間：由輸入點豎吹輸入控制豎吹信號輸出，時間由此參數來設定調節。

脫袋時間：一批結束后延時“拔針延時”加“拔針時間”的時間后脫袋信號輸出，時間結束后跟拔針信號一起斷開。

報警個數：一批結束前提前N個報警。

點進速度：伺服（步進）電機的點進/點退時的速度，設定越大，伺服（步進）電機的轉速越快。

尋標頻率：伺服（步進）電機追色標時的速度，設定越大，伺服（步進）電機的轉速越快。

點動頻率：停止?fàn)顟B(tài)下，X04（點動）收到信號時，Y07主機信號輸出，切刀上下運行，速度由此參數調節。

二段速頻率：主機運行時按停止鍵，主機切換成二段速停機，二段速速度由此參數調節。

外接啟動延時：點擊外接啟動按鈕時，持續該時間后主機開始啟動。

脫標個數：設定N個,制作彩色制品時,跟蹤N次色標點,跟蹤不住自動停機。

屏保時間：主機運行狀態下，在主界面停留此時間進入屏保狀態。（設置0則屏保無效）

停機回縮長度：每次停機后，送料往回縮的長度

停機空切個數：每次停機時，主機需要空切的次數。

送料間隔時間：下一次送料時，延時送料間隔時間后開始送料。

整圈步數：伺服（步進）電機轉一圈所需要的脈沖個數。

曲線選擇：1~9，步進電機默認1，伺服電機默認6

主機系數：控制主機速度快慢。

主機修正手動/主機修正自動：

主機修正手動：手動調節主機系數來改變主機速度

主機修正自動：自動修正好主機速度對應的主機系數大小。

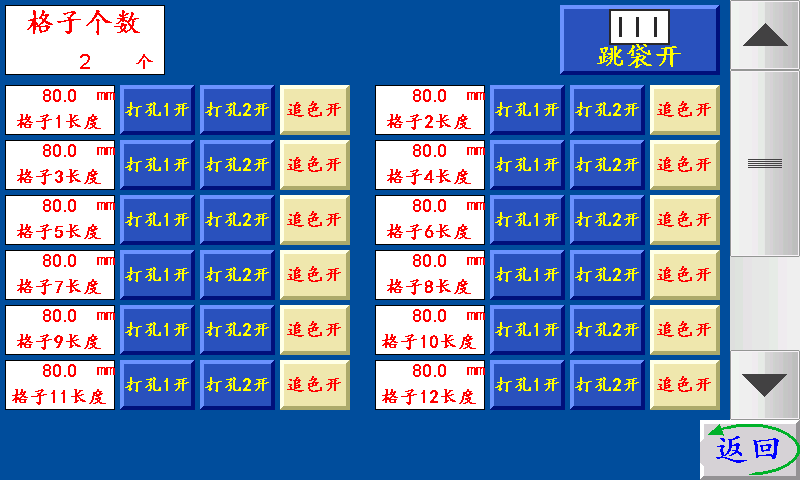

六、跳袋功能

格子長度：每個格子的長度設定

打孔開關：每次送完對應格子是是否需要打孔的開關

追色開關：每次送完對應格子是是否需要尋標的開關

格子個數：一個材料所需要送的格子個數。

跳袋開/關：控制是否需要開啟跳袋功能。

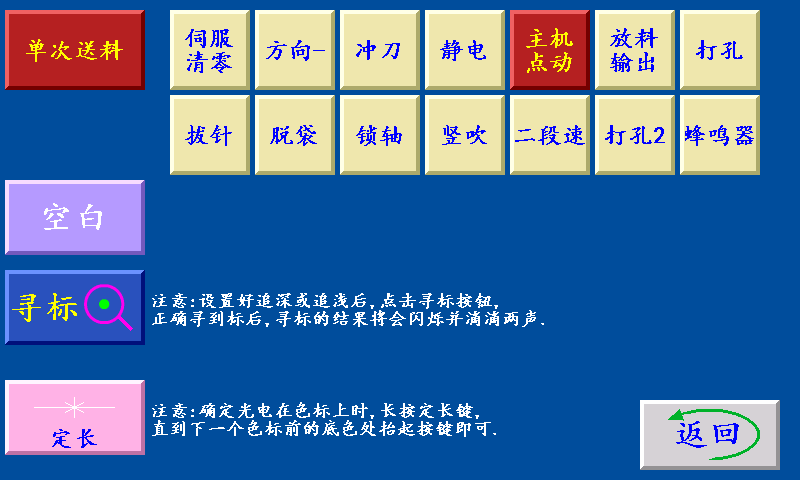

七、手動操作

單次送料：停機狀態下，點擊此鍵，送一次料后停止。

尋標：當‘尋標’鍵選擇“深色/淺色”時按此鍵，伺服（步進）電機一直轉到深色的色標點自動停轉時，設置為“追深”；伺服（步進）電機一直轉到淺色的色標點自動停轉時，設置為“追淺。

當‘尋標’鍵選擇“空白”時，按此鍵無效

(注釋：黃色按鍵在停機狀態下，測試腳位是否正常)

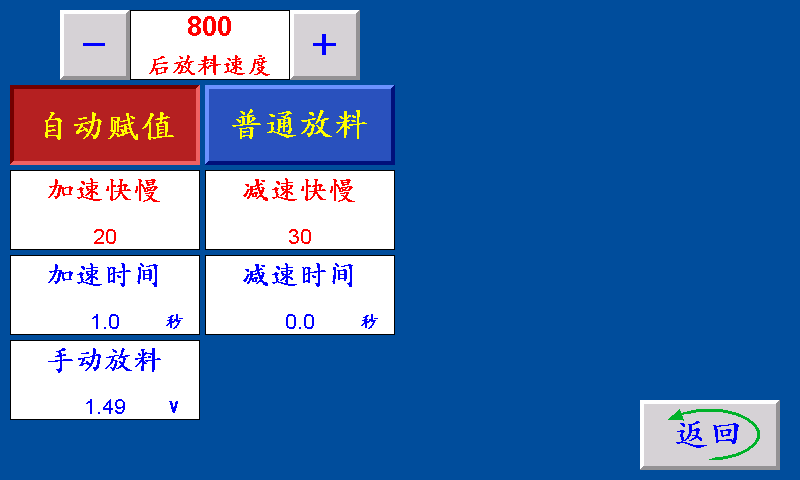

八、放料設置界面

后放料速度：控制后放料電機的轉速快慢。

手動放料：停機狀態下，手動放料的速度。

放料修正：控制后放料電機的加減速快慢，設定值越小越快。

加速快慢：控制后放料速度加速變化的當量。

減速快慢：控制后放料速度減速變化的當量。

加速時間：控制后放料起步時變化的加速時間。

減速時間：控制后放料停止時變化的減速時間。

手動賦值/自動賦值：

手動賦值：后放料速度設定好后不會自動改變。

自動賦值：在運行時，后放料速度會自動調整到合適的速度值。

普通放料/減速放料：

普通放料：檢測到放料開關信號時后放料減速，未檢測到放料信號時后放料加速。

減速放料：未檢測到放料開關信號時放料速度不變，檢測到放料開關信號時減速。

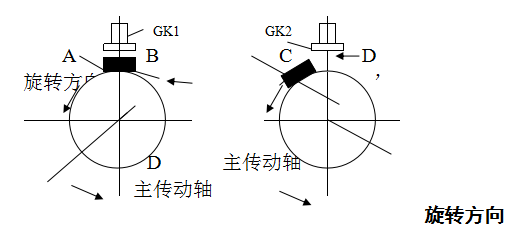

九、輸入傳感器邏輯關系圖

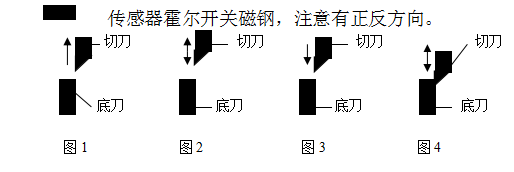

A ，開始送料位置,此時切刀向上運動,剛離開底刀,步進電機可順利地將被制料送出(圖1)。

B， 高位停機位置，此時切刀向上運動，至最高點，停機，可使?fàn)C切刀不致于破壞被制料（圖2）。

C ，拖料極限位置，此時切刀向下運動，剛到底刀處，此時步進電機不能再送料，否則，被制料會堵于刀內或拉斷（圖3）。

D， 整本脫袋位置，此時切刀向下運動，剛到最低點，整本機在此位置將拉針拔出，再把整本制品推出（圖4）。

A’取樣邏輯位置，位于A與D之間。

十、外接附件

1、 霍爾開關 　　紅:+24V；黑:GND；黃:輸入信號

2、 色標光電 　　紅:+24V；黑:GND；白或綠:輸入信號

3、 蜂鳴器 　　  紅:+24V；黑:蜂鳴器信號

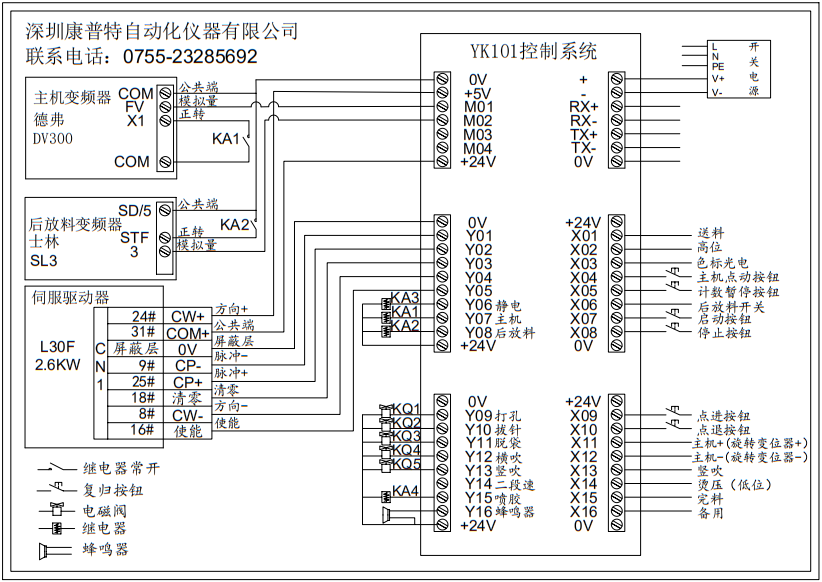

十一、外部接線

輸入信號接線端子（0V）    　　 輸出信號接線端子（0V）

01,+（DC24V接入）                  01,0V

02,-                           02,+5V　　

03,RX+                        03,M01 主機模擬

04,RX- 　　                    04,M02 放料模擬 　　　　　　　　　　
05,TX+                         05,M03 備用模擬

06,TX-   　　　　  　　          06,M04 備用模擬

07,0V                          07,+24V

01,+24V                        01,0V 　　　　　　　　　　　　　　　　　　　　

02,X01  GK1送料                  02,Y01 (CP-脈沖)

03,X02  GK2高位                  03,Y02 (CP+脈沖)

04,X03  色標光電                 04,Y03 伺服清零

05,X04  外接主機點動              05,Y04 (CW-方向)

06,X05   　　   　　　　         06,Y05 沖刀輸出信號(0V)

07,X06  放料開關                 07,Y06 靜電輸出信號(0V)

08,X07  外接啟動                 08,Y07 主機輸出信號(0V)

09,X08  外接停止                 09,Y08 放料開關信號(0V)

10,0V                         10,+24V

01,+24V                         01,0V

02,X09  外接點進                  02,Y09 打孔輸出(0V)

03,X10  外接點退                  03,Y10 拔針輸出(0V)

04,X11  主機+                    04,Y11 脫袋輸出(0V)

05,X12  主機-                    05,Y12 鎖軸輸出(0V)

06,X13  豎吹輸入                 06,Y13 豎吹輸出(0V)

07,X14                        07,Y14 二段速輸出(0V)

08,X15  完料輸入                  08,Y15 打孔2輸出(0V)

09,X16                         09,Y16 蜂鳴器(0V)

10,0V                         10,+24V
