YK-300觸摸屏控制系統

使用說明書（雙通道格子袋高位版）

一、概述

YK-300控制系統為全數字觸摸式控制系統,該系統采用高性能芯片.7寸液晶顯示屏.觸摸屏等高數字化產品。外觀獨特，界面新穎，操作簡單，抗干擾能力極強?，F(xiàn)已廣泛用于塑料制袋機、橫切機、全自動無紡布制袋機.全自動編織袋制袋機、圓織機等領域。

本系統輸入27個點（包括2路高速差分測速端口），輸出27個點，外加8路模擬量輸出?？赏瑫r(shí)控制主電機（三相異步電機）、兩個送料電機（伺服電機或步進電機），真正意義上的三個電機同步運行。即全自動加速功能和主機速度數據同時換算后速度自動分配。擁有兩個通道同時獨立控制送料電機送料，兩個通道皆有格子袋功能。

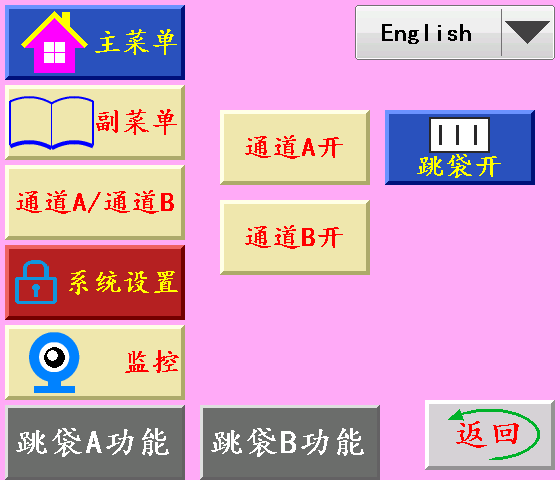

二、設置

English/中文：中文和英文界面切換按鍵。

系統設置：按此鍵輸入正確的密碼，方可進入。

跳袋功能：進入跳袋參數界面，修改格子袋中格子間的參數。

主菜單：按此鍵進入主菜單設置界面。

副菜單：按此鍵進入副菜單設置界面。

通道A/通道B：按此鍵進入通道A、B設置界面。

跳袋開/關：控制是否需要開啟跳袋功能。

通道開/關：打開或者關閉該通道功能。

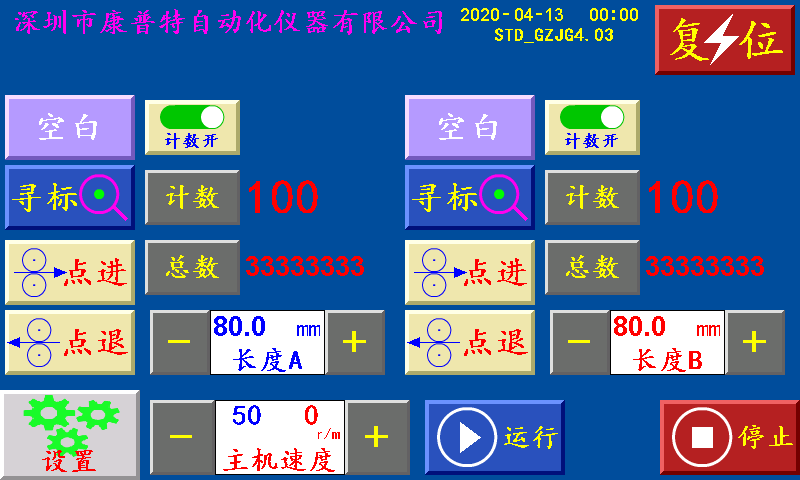

三、主頁

長度設定：顯示制袋所設定長度,單位:毫米（也可以當按鍵直接調節長度）

主機速度：控制主機加減速快慢。

計數開/計數關：控制每次送料是否需要計數。

計數/清零：?jiǎn)闻卫塾?jì)到一批個數結束時,個數自動歸零；按“計數/清零”鍵清零清個數。

批數/清零：一批結束后，批數加“1”，

總數/清零：個數每加一個，總數加“1”；按“總數/清零”鍵清零總數。

空白/深色/淺色：三種狀態切換。

空白：指光電忽略色標光電傳感器信號；

深色：指跟蹤印刷制品時，以深顏色的色標點為跟蹤點；

淺色：指跟蹤印刷制品時，以淺顏色的色標點為跟蹤點。

尋標：當‘尋標’鍵選擇“深色/淺色”時按此鍵，伺服（步進）電機一直轉到深色的色標點自動停轉時，設置為“追深”；伺服（步進）電機一直轉到淺色的色標點自動停轉時，設置為“追淺。

當‘尋標’鍵選擇“空白”時，按此鍵無效

點進：在停止?fàn)顟B(tài)下，手動伺服（步進）電機正轉。

點退：在停止?fàn)顟B(tài)下，手動伺服（步進）電機反轉，在運行狀態下此鍵變?yōu)椤把a(bǔ)數”，按此鍵計數減1。

復位：系統不能正常工作時，按此鍵程序重新啟動，也可以做緊急停機用。

運行：按此鍵，主機正常運行。（長按3秒左右）

停止：按此鍵，霍爾開關GK1檢測到高位停機信號；主機自動停機。

狀態顯示：運行/停止/切刀降速/暫停/脫標/完料，六種狀態切換顯示。

運行：按啟動鍵后顯示“運行”。

停止：通電后一直顯示“停止”。

切刀降速：主機速度過快步進（伺服）電機送料還沒有結束時，主機停機顯示“切刀降速”。

暫停：當機型選擇“暫?！睍r(shí)一批結束停機N秒后主機自動開機。

脫標：在制作印刷制品時沒有跟蹤到色標點顯示“脫標”。

完料：當主機運行，X15檢測到斷料信號時，蜂鳴器報警，主機停機，顯示故障“完料”。主機停止?fàn)顟B(tài)下X15檢測到完料信號時，蜂鳴器報警，顯示故障“完料”。（按“停止”清除故障）

四、主菜單

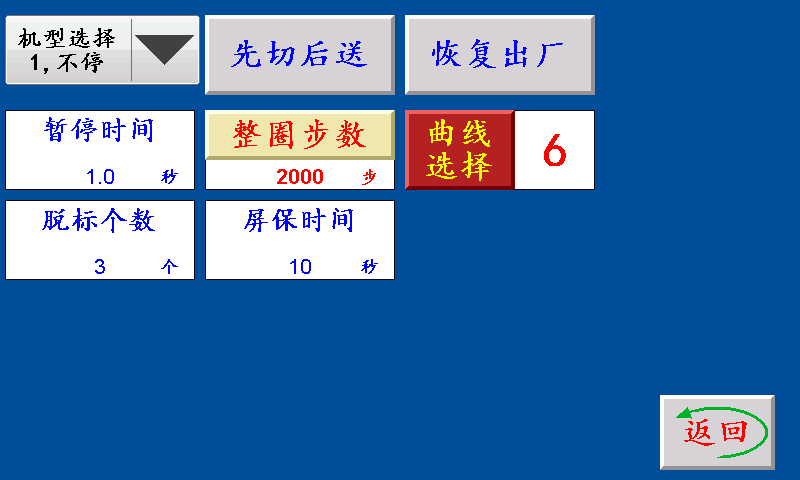

不停/暫停/停機：“不停”：一批結束主機不停，繼續正常工作。

　　　　  “暫?！保阂慌Y(jié)束主機暫停，停到暫停時間結束，主機自動開機。

“停機”：一批結束主機自動停機后不再運行，手動按啟動鍵方可運行。

先切后送/先送后切：“先切后送”：按啟動鍵，主機先運行，GK1霍爾開關檢測到伺服（步進）電機的送料信號，伺服（步進）電機開始送料。

　　　　　　　　“先送后切”：按啟動鍵，伺服（步進）先送料，送料結束后主機再運行。

恢復出廠：按此鍵恢復出廠設置（慎用）。

整本預置：一批設定的個數，提前5個報警。單位：個

暫停時間：當機型選擇暫停，一批結束后主機自動停機所設定的時間。

脫標個數：設定N個,制作彩色制品時,跟蹤N次色標點,跟蹤不住自動停機。

屏保時間：主機運行狀態下，在主界面停留此時間進入屏保狀態。（設置0則屏保無效）

整圈步數：伺服（步進）電機轉一圈所需要的脈沖個數。

曲線選擇：1~9，步進電機默認1，伺服電機默認6

 五、副菜單

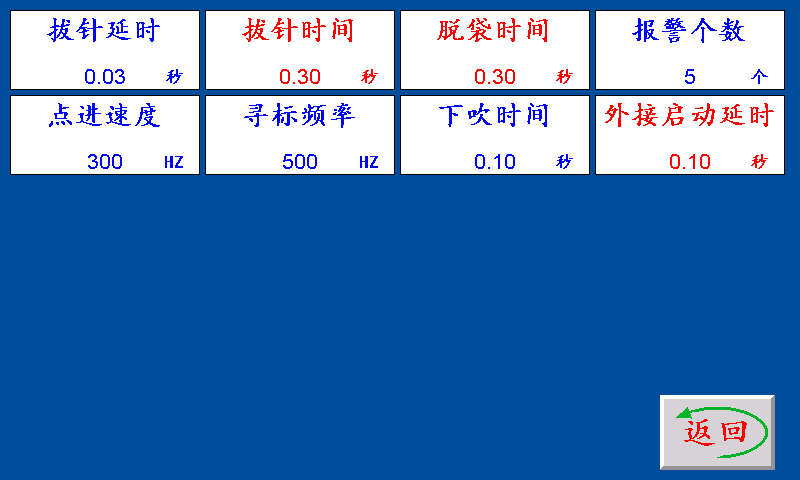

拔針延時：一批結束后延時此參數設定的時間后拔針信號輸出。

拔針時間：一批結束后延時“拔針延時”的時間后拔針信號輸出，跟脫袋信號一起斷開。

下吹時間：由輸入點下吹輸入控制下吹信號輸出，時間由此參數來設定調節。

脫袋時間：一批結束后延時“拔針延時”加“拔針時間”的時間后脫袋信號輸出，時間結束后跟拔針信號一起斷開。

報警個數：一批結束前提前N個報警。

點進速度：伺服（步進）電機的點進/點退時的速度，設定越大，伺服（步進）電機的轉速越快。

尋標頻率：伺服（步進）電機追色標時的速度，設定越大，伺服（步進）電機的轉速越快。

點動頻率：停止?fàn)顟B(tài)下，X04（點動）收到信號時，Y07主機信號輸出，切刀上下運行，速度由此參數調節。

二段速頻率：主機運行時按停止鍵，主機切換成二段速停機，二段速速度由此參數調節。

外接啟動延時：點擊外接啟動按鈕時，持續該時間后主機開始啟動。

六、通道A/通道B

整本預置：一批設定的個數，提前5個報警。單位：個

膠輥周長：伺服（步進）電機帶動橡膠輥轉一圈的長度。

送料速度：伺服（步進）電機的加減速時間，設定越大，伺服（步進）電機起步越快。

頻率上限：伺服（步進）電機的最高轉速，設定越大，伺服（步進）電機的轉速越快。

打孔延時：一批結束后延時此參數設定的時間后打孔信號輸出。

打孔時間：伺服（步進）電機轉結束，打孔電磁閥工作的時間。

色標范圍：制作彩色制品時，伺服（步進）電機以恒定的速度尋找色標點的范圍（即色標光電在『長度—設定的色標范圍長度』范圍內尋找色標，尋至『長度+設定的色標范圍長度』。

色標提前范圍：制作彩色制品時，伺服（步進）電機在料送結束之前，提前以恒定的速度尋找色標。

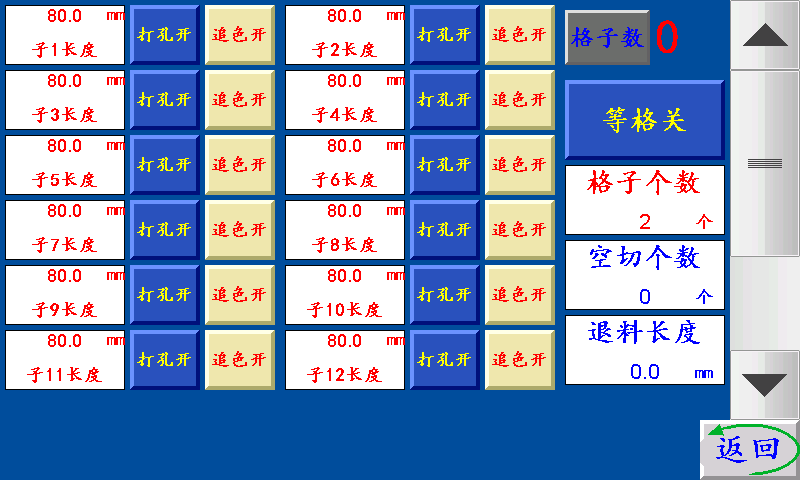

七、跳袋功能界面

格子長度：每個格子的長度設定

打孔開關：每次送完對應格子是是否需要打孔的開關

追色開關：每次送完對應格子是是否需要尋標的開關

格子個數：一個材料所需要送的格子個數。

空切個數：送完所有格子后主機進行空切的個數。

退料長度：停機的時候，格子空切完成后進入空切狀態。

等格開關：

等格開：所有格子數長度都為格子1的長度。

八、輸入傳感器邏輯關系圖

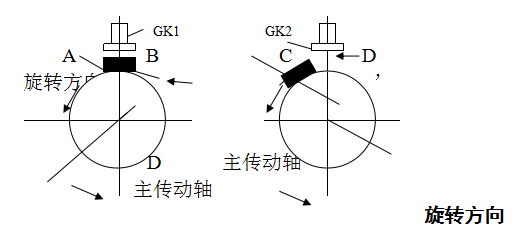

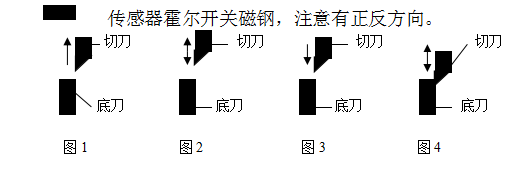

A ，開始送料位置,此時切刀向上運動,剛離開底刀,步進電機可順利地將被制料送出(圖1)。

B， 高位停機位置，此時切刀向上運動，至最高點，停機，可使?fàn)C切刀不致于破壞被制料（圖2）。

C ，拖料極限位置，此時切刀向下運動，剛到底刀處，此時步進電機不能再送料，否則，被制料會堵于刀內或拉斷（圖3）。

D， 整本脫袋位置，此時切刀向下運動，剛到最低點，整本機在此位置將拉針拔出，再把整本制品推出（圖4）。

九、外接附件

1、 霍爾開關 　　紅:+24V；黑:GND；黃:輸入信號

2、 色標光電 　　紅:+24V；黑:GND；白或綠:輸入信號

3、 蜂鳴器 　　  紅:+24V；黑:蜂鳴器信號

十、外部接線

輸入信號接線端子（0V）            輸出信號接線端子（0V）

M01 主機模擬                         RX-

M02 放料模擬                                      RX+

M03 放料模擬2                                    TX-

M04 備用模擬                                      TX+

M05 備用模擬              +5V

M06 備用模擬                                       CP1 (CPA-脈沖)

M07 備用模擬                                       CP2 (CPA+脈沖)

M08 備用模擬                                       CP3 (CPB-脈沖)

0V                                                         CP4(CPB+脈沖)

DI1                                                       Y01

DI2                                                       Y02

X01 送料                 Y03 伺服清零A（0V）

X02 高位                                               Y04 伺服清零B（0V）

X03 色標光電A                                     Y05 放料輸出A（0V）

X04 色標光電B                                     Y06 放料輸出B（0V）

X05 放料開關A                                     Y07 主機輸出（0V）

X06 放料開關B                                     Y08 方向A（0V）

X07 外接啟動              Y09 方向B（0V）

X08 外接停止                                        Y10 拔針輸出（0V）

X09 主機點動                                        Y11 脫袋輸出（0V）

X10 主機+                                             Y12沖刀A輸出（0V）

X11 主機-                                              Y13 沖刀B輸出（0V）

X12                                                        Y14 打孔A輸出（0V）

X13 下吹輸入              Y15 打孔B輸出（0V）

X14                                                       Y16下吹輸出（0V）

X15                                                       外接點進A Y17

X16                                                       外接點退A Y18

X17                                                       外接點進B Y19

X18                                                       外接點退B Y20

X19                                                       Y21

X20                                                       Y22

X21                                                       Y23

X22                                                       Y24

X23                                                       Y25

X24                                                       Y26

X25                                                       Y27 蜂鳴器

----------------------------------
