無錫海利達自動化儀器廠YK-101觸摸屏控制系統使用說明書（多功能無拉伸浙江版）
一、概述 YK-101控制系統為全數字觸摸式控制系統,該系統采用高性能芯片.7寸液晶顯示屏.觸摸屏等高數字化產品。外觀獨特，界面新穎，操作簡單，抗干擾能力極強?，F(xiàn)已廣泛用于塑料制袋機、橫切機、全自動無紡布制袋機.全自動編織袋制袋機、圓織機等領域。 本系統輸入16個點（包括2路高速測速端口），輸出16個點，外加4路模擬量輸出?？赏瑫r控制主電機（三相異步電機）送料電機（伺服電機或步進電機），放料電機（直流電機或三相異步電機），實現真正意義上的三個電機同步運行。即全自動加速功能，主機速度和后放料速度數據同時換算后速度自動分配。無拉伸程序有送料和補償兩個電機（伺服電機或步進電機），此外，還擁有斷膠功能。

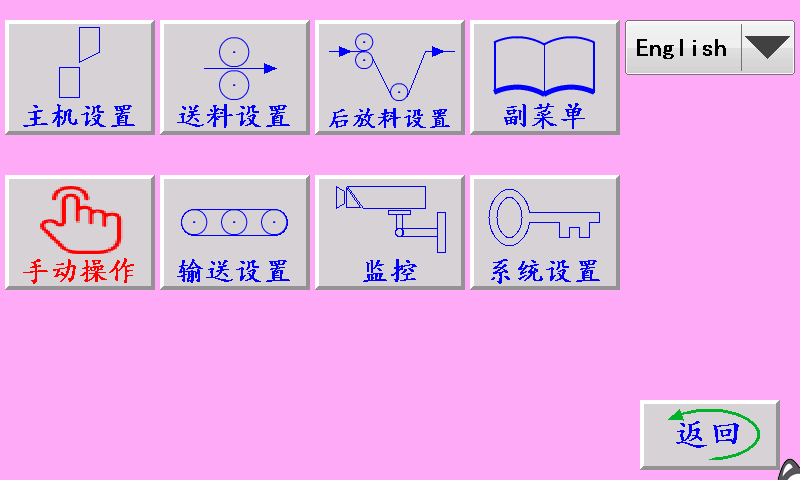

二、設置菜單
主機設置：按此鍵進入進入主機設置界面。 后放料設置：按此鍵進入進入后放料設置界面。 副菜單：按此鍵進入進入副菜單界面。 手動操作：按此鍵進入進入光電設置界面。 輸送設置：按此鍵進入進入主機設置界面。 監控：按此鍵進入進入監控界面。 English/中文：中文和英文界面切換按鍵。 系統設置：按此鍵輸入正確的密碼，方可進入。

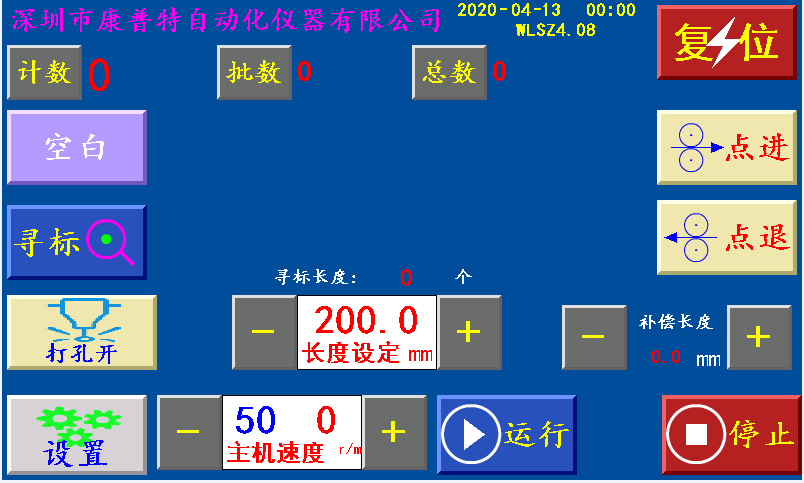

三、主頁 長度設定：顯示制袋所設定長度,單位:毫米（也可以當按鍵直接調節長度） 補償長度：每隔一次送料，制袋所設定長度加補償長度作為補償，單位:毫米 主機速度：控制主機加減速快慢。 計數/清零：單批次累計到一批個數結束時,個數自動歸零；按“計數/清零”鍵清零清個數。 批數/清零：一批結束后，批數加“1”， 總數/清零：個數每加一個，總數加“1”；按“總數/清零”鍵清零總數。 空白/深色/淺色：三種狀態切換。 空白：指光電忽略色標光電傳感器信號； 深色：指跟蹤印刷制品時，以深顏色的色標點為跟蹤點； 淺色：指跟蹤印刷制品時，以淺顏色的色標點為跟蹤點。 尋標：當‘尋標’鍵選擇“深色/淺色”時按此鍵，伺服（步進）電機一直轉到深色的色標點自動停轉時，設置為“追深”；伺服（步進）電機一直轉到淺色的色標點自動停轉時，設置為“追淺。 當‘尋標’鍵選擇“空白”時，按此鍵無效 點進：在停止?fàn)顟B(tài)下，手動伺服（步進）電機正轉。 點退：在停止?fàn)顟B(tài)下，手動伺服（步進）電機反轉，在運行狀態下此鍵變?yōu)椤把a(bǔ)數”，按此鍵計數減1。 復位：系統不能正常工作時，按此鍵程序重新啟動，也可以做緊急停機用。 運行：按此鍵，主機正常運行。（長按3秒左右） 停止：按此鍵，霍爾開關GK1檢測到高位停機信號；主機自動停機。 狀態顯示：運行/停止/超速/暫停/脫標/完料，六種狀態切換顯示。 運行：按啟動鍵后顯示“運行”。 停止：通電后一直顯示“停止”。
超速：主機速度過快步進（伺服）電機送料還沒有結束時，主機停機顯示“超速”。 脫標：在制作印刷制品時沒有跟蹤到色標點顯示“脫標”。 完料：當主機運行，X15檢測到斷料信號時，蜂鳴器報警，主機停機，顯示故障“完料”。主機停止?fàn)顟B(tài)下X15檢測到完料信號時，蜂鳴器報警，顯示故障“完料”。（按“停止”清除故障）
四、主機設置 不停/暫停/停機：“不?！保阂慌Y(jié)束主機不停，繼續正常工作。 “暫停”：一批結束主機暫停，停到暫停時間結束，主機自動開機。 “停機”：一批結束主機自動停機后不再運行，手動按啟動鍵方可運行。 先切后送/先送后切：“先切后送”：按啟動鍵，主機先運行，GK1霍爾開關檢測到伺服（步進）電機的送料信號，伺服（步進）電機開始送料。 “先送后切”：按啟動鍵，伺服（步進）先送料，送料結束后主機再運行。 長袋模式關/長袋模式開： 長袋模式關：運行過程中，主機不停 長袋模式開：運行過程中，主機切完后暫停 整本預置：一批設定的個數，提前5個報警。單位：個 二段速頻率：主機運行時按停止鍵，主機切換成二段速停機，二段速速度由此參數調節。 點動頻率：停止?fàn)顟B(tài)下，X04（點動）收到信號時，Y07主機信號輸出，切刀上下運行，速度由此參數調節。 高位延時：在停機的時候，主機上升的最高位的位置。該設定值越大，停的位置越高。 暫停時間：當機型選擇暫停，一批結束后主機自動停機所設定的時間。 報警個數：一批結束前提前N個報警。 停機回縮長度：每次停機后，送料往回縮的長度 停機空切個數：每次停機時，主機需要空切的次數。 外接啟動延時：點擊外接啟動按鈕時，持續該時間后主機開始啟動。 主機系數：控制主機速度快慢。 主機修正手動/主機修正自動： 主機修正手動：手動調節主機系數來改變主機速度 主機修正自動：自動修正好主機速度對應的主機系數大小。

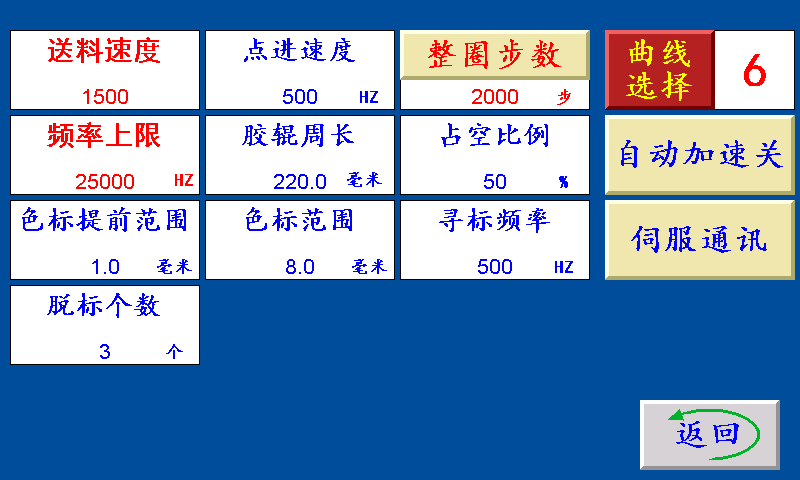

五、送料設置 點進速度：伺服（步進）電機的點進/點退時的速度，設定越大，伺服（步進）電機的轉速越快。 整圈步數：伺服（步進）電機轉一圈所需要的脈沖個數。 曲線慢速/曲線中速/曲線快速/曲線高速，4種不同的曲線切換。 送料速度：伺服（步進）電機的加減速時間，設定越大，伺服（步進）電機起步越快。 頻率上限：伺服（步進）電機的最高轉速，設定越大，伺服（步進）電機的轉速越快。 膠輥周長：伺服（步進）電機帶動橡膠輥轉一圈的長度。 占空比例：“自動加速開”時，主機運行一個周期送料所占的時間比例。 色標范圍：制作彩色制品時，伺服（步進）電機以恒定的速度尋找色標點的范圍（即色標光電在『長度—設定的色標范圍長度』范圍內尋找色標，尋至『長度+設定的色標范圍長度』。 色標提前范圍：制作彩色制品時，伺服（步進）電機在料送結束之前，提前以恒定的速度尋找色標。 尋標頻率：伺服（步進）電機追色標時的速度，設定越大，伺服（步進）電機的轉速越快。 脫標個數：設定N個,制作彩色制品時,跟蹤N次色標點,跟蹤不住自動停機。 自動加速關/自動加速開：自動加速關：自己調節送料速度 自動加速開：根據設定的袋長等自動調節送料速度 伺服通訊：點擊此鍵進入伺服通訊界面

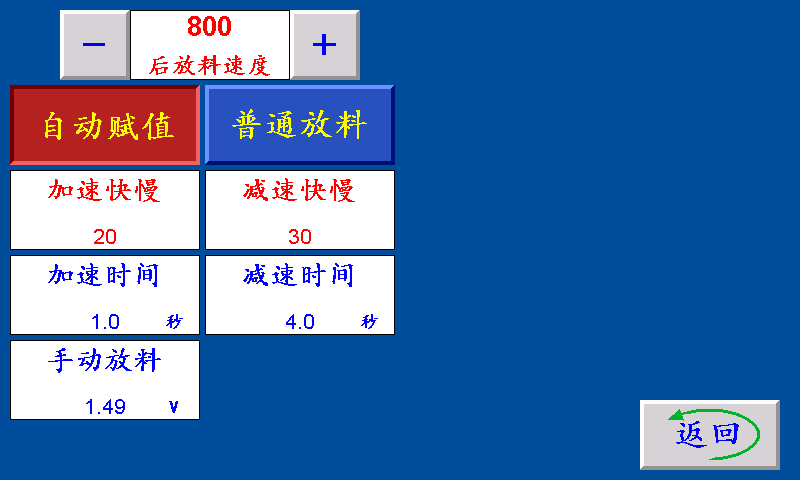

六、后放料設置 后放料速度：控制后放料電機的轉速快慢。 手動放料：停機狀態下，手動放料的速度。 放料修正：控制后放料電機的加減速快慢，設定值越小越快。 加速快慢：控制后放料速度加速變化的當量。 減速快慢：控制后放料速度減速變化的當量。 加速時間：控制后放料起步時變化的加速時間。 減速時間：控制后放料停止時變化的減速時間。 手動賦值/自動賦值： 手動賦值：后放料速度設定好后不會自動改變。 自動賦值：在運行時，后放料速度會自動調整到合適的速度值。 普通放料/減速放料： 普通放料：檢測到放料開關信號時后放料減速，未檢測到放料信號時后放料加速。

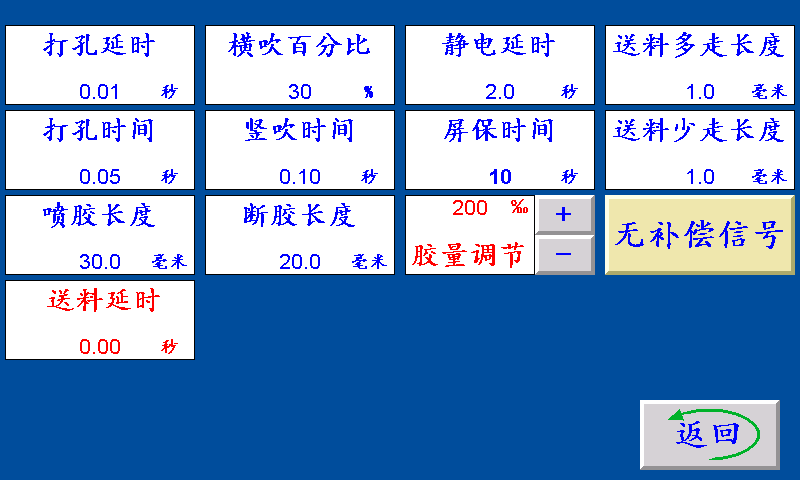

減速放料：未檢測到放料開關信號時放料速度不變，檢測到放料開關信號時減速。 打孔延時：送料結束后延時此參數設定的時間后打孔信號輸出。 橫吹百分比：由輸入點X01送料信號控制橫吹信號輸出，輸出時間由此參數來設定調節。 靜電延時：輸出與主機信號同步，主機停機后，靜電信號延時此設定值后再關閉。 打孔時間：伺服（步進）電機轉結束，打孔電磁閥工作的時間。 豎吹時間：由輸入點豎吹輸入控制豎吹信號輸出，時間由此參數來設定調節。 屏保時間：主機運行狀態下，在主界面停留此時間進入屏保狀態。（設置0則屏保無效） 噴膠長度：料送到此長度時，噴膠信號輸出的長度。 斷膠長度：送料結束前剩余此長度，則噴膠信號關閉。 膠量調節：控制噴膠時的劑量千分比。 送料延時：下一次送料時，延時送料延時時間后開始送料。 無補償信號/有補償信號： 無補償信號：補償送料伺服（步進）電機多走少走由主頁上補償長度控制。 有補償信號：未檢測到補償信號時，補償送料伺服（步進）電機多走“送料多走長度”，檢測到補償信號時，補償送料伺服（步進）電機少走“送料少走長度”。 送料多走長度：未檢測到補償信號時，補償送料伺服（步進）電機多走“送料多走長度”。 送料少走長度：檢測到補償信號時，補償送料伺服（步進）電機少走“送料少走長度”。

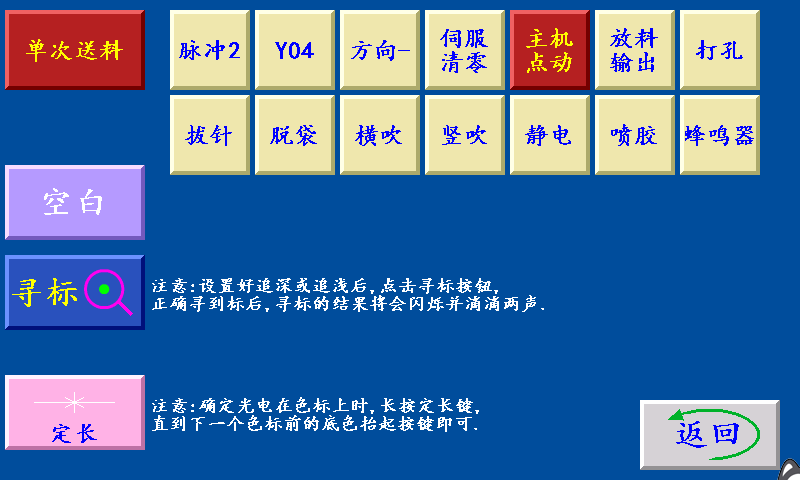

八、手動操作 單次送料：停機狀態下，點擊此鍵，送一次料后停止。 尋標：當‘尋標’鍵選擇“深色/淺色”時按此鍵，伺服（步進）電機一直轉到深色的色標點自動 停轉時，設置為“追深”；伺服（步進）電機一直轉到淺色的色標點自動停轉時，設置為“追淺。 當‘尋標’鍵選擇“空白”時，按此鍵無效
(注釋：黃色按鍵在停機狀態下，測試腳位是否正常)

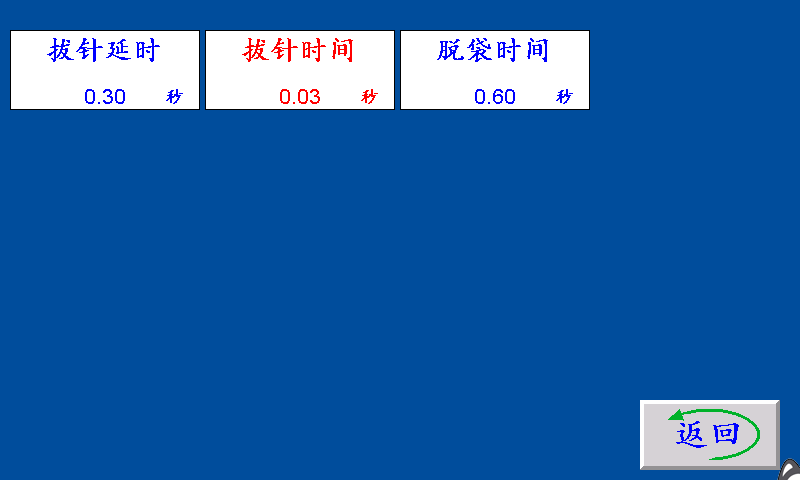

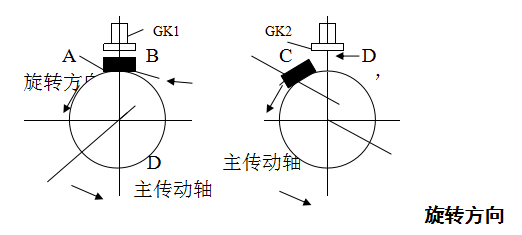

九、輸送設置 拔針延時：一批結束之后，延時此參數設定的時間后拔針信號輸出。 拔針時間：一批結束之后，拔針延時之后輸出拔針信號，拔針信號輸出時間由此參數調節。 脫袋時間：一批結束后延時“脫袋延時”的時間后脫袋信號輸出，輸出的時間由此參數設定。 十、輸入傳感器邏輯關系圖

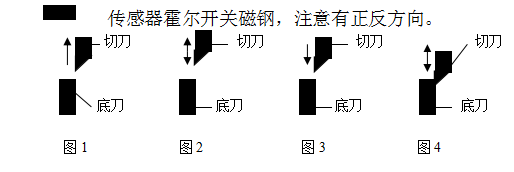

A ，開始送料位置,此時切刀向上運動,剛離開底刀,步進電機可順利地將被制料送出(圖1)。 B， 高位停機位置，此時切刀向上運動，至最高點，停機，可使?fàn)C切刀不致于破壞被制料（圖2）。 C ，拖料極限位置，此時切刀向下運動，剛到底刀處，此時步進電機不能再送料，否則，被制料會堵于刀內或拉斷（圖3）。 D， 整本脫袋位置，此時切刀向下運動，剛到最低點，整本機在此位置將拉針拔出，再把整本制品推出（圖4）。
A’取樣邏輯位置，位于A與D之間。 十一、外接附件 1、 霍爾開關 紅:+24V；黑:GND；黃:輸入信號 2、 色標光電 紅:+24V；黑:GND；白或綠:輸入信號 3、 蜂鳴器 紅:+24V；黑:蜂鳴器信號

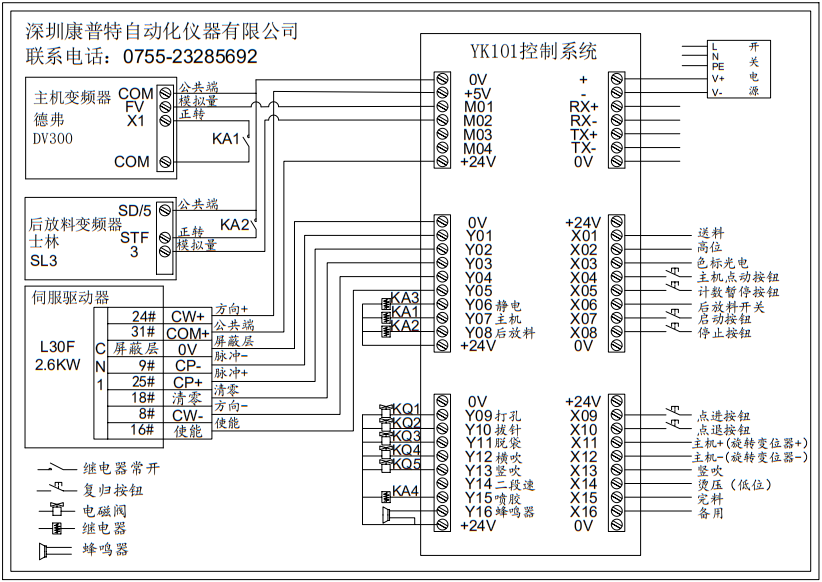

十二、外部接線
輸入信號接線端子（0V） 輸出信號接線端子（0V）
01,+（DC24V接入） 01,0V 02,- 02,+5V 03,RX+ 03,M01 主機模擬
04,RX- 04,M02 放料模擬 06,TX- 06,M04 備用模擬 07,0V 07,+24V
01,+24V 01,0V 02,X01 GK1送料 02,Y01 (CP脈沖-) 03,X02 GK2極限 03,Y02 (CP脈沖+) 04,X03 色標光電 04,Y03 (脈沖2) 05,X04 外接主機點動 05,Y04 06,X05 06,Y05 (CW-方向) 07,X06 放料開關 07,Y06 伺服清零 08,X07 外接啟動 08,Y07 主機輸出信號(0V) 09,X08 外接停止 09,Y08 放料開關信號(0V) 10,0V 10,+24V
01,+24V 01,0V 02,X09 外接點進 02,Y09 打孔輸出(0V) 03,X10 外接點退 03,Y10 拔針輸出(0V) 04,X11 主機+ 04,Y11 脫袋輸出(0V) 05,X12 主機- 05,Y12 橫吹輸出(0V) 06,X13 豎吹 06,Y13 豎吹輸出（0V） 07,X14 07,Y14 靜電輸出（0V） 08,X15 完料 08,Y15 噴膠輸出信號(0V) 09,X16 09,Y16 蜂鳴器(0V) 10,0V 10,+24V
|
